МКС-2 Соединительная кабельная муфта 1 кВ

Предназначены для соединения силовых кабелей:
- с пластмассовой изоляцией (ПВХ/СПЭ)
- с броней или без брони
- на напряжение до 1 кВ
Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
- пружины постоянного давления ППД (в муфтах на броню МКС(б))
- проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
- лента-герметик
- изоляционная лента ПВХ
- наждачная бумага
- латексные защитные перчатки монтажника
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
Также для соединения жил возможно использование гильз под опрессовку
В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
Полная герметичность соединения за счет использования гидрофобного компаунда
Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
Время застывания компаунда при комнатной температуре не более 2 часов
Выпускается по ТУ 3599-062-97284872-2014
Производитель: КВТ (Россия)
-

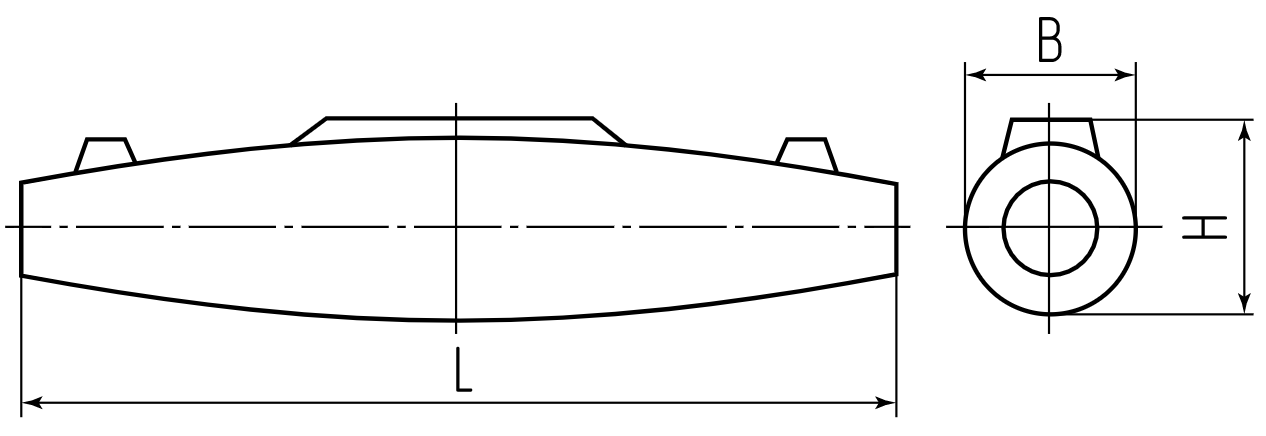

Наименование Диапазон сечений (мм²) Тип установки Тип кабеля Болт. в комп. L(мм) B(мм) H(мм) Число жил в кабеле Рабочее напряжение (кВ) МКС-1 1.5-6 внутр+наружн. без брони нет 190 43 46 3/4/5 1 МКС-2 6-25 внутр+наружн. без брони нет 275 58 62 3/4/5 1 МКС(б)-1 1.5-6 внутр+наружн. с броней нет 190 43 46 3/4/5 1 МКС(б)-2 6-25 внутр+наружн. с броней нет 275 58 62 3/4/5 1 МКС-1(Б) 1.5-6 внутр+наружн. без брони есть 190 43 46 3/4/5 1 МКС-2(Б) 6-25 внутр+наружн. без брони есть 275 58 62 3/4/5 1 МКС(б)-1(Б) 1.5-6 внутр+наружн. с броней есть 190 43 46 3/4/5 1 МКС(б)-2(Б) 6-25 внутр+наружн. с броней есть 275 58 62 3/4/5 1
