ПСТк (4–7)/(0.75–1.5) Соединительная кабельная муфта 1 кВ

Уточнить стоимость

Предназначены для соединения и ремонта контрольных кабелей

- с ПВХ изоляцией

- с броней и без брони

- на напряжение 1 кВ

Соответствует требованиям ГОСТ 13781.0-86

Типы монтируемых кабелей: КВВГ, КВВГнг, КВВГнг LS, АКВВГ, КВББШВ, КВВБ, АКВББШВ;

Муфты устанавливаются в земле, тоннелях, каналах и других кабельных сооружениях;

Для соединения жил кабеля используются изолированные соединительные гильзы ГСИ, что обеспечивает одновременно соединение и изоляцию жил кабеля;

Для соединения жил контрольных кабелей используются мультиразмерные гильзы в изолированном ПВХ корпусе. Гильзы ГСИ (КВТ) входят в базовую комплектацию*;

Опрессовка изолированных гильз осуществляется пресс-клещами: СТА-01, СТВ-01, СТК-01,
либо наборами: СТF, CTB торговой марки «КВТ»;

Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой трубки, выполняющей функцию внешнего защитного кожуха,обеспечивает полную герметизацию муфты после монтажа;

Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям;

Инструмент для монтажа:
пропановая горелка ПГ (КВТ), портативные бутановые горелки «КВТ», высокотемпературный фен ТТ-1800 (КВТ)

Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Выпускается по ТУ 3599-061-97284872-2014

* за исключением ПСТк (4-10)/(4-10)

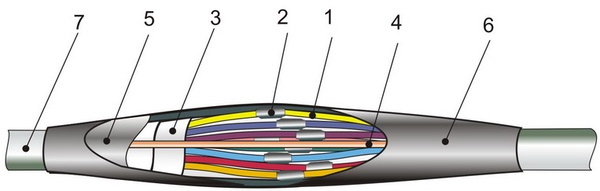

1. Жилы кабеля
2. Труба для изолирования контактного соединения
3. Экран кабеля
4. Провод перемычка
5. Труба внутренняя
6. Труба наружная
7. Кабель
  Производитель: КВТ (Россия)

наименование муфты	число жил в кабеле	рабочее напряжение (кВ)	сечение кабеля (мм²)	тип кабеля	тип установки
*ПСТк (4–7)/(0.75–1.5)*	*4, 5, 7*	1	*0.75/ 1.0/ 1.5*	с броней и без брони	*внутр.+наружн.*
ПСТк (10–37)/(0.75–1.5)	10, 14, 19, 27, 34	1	0.75/ 1.0/ 1.5	с броней и без брони	внутр.+наружн.
ПСТк (4–14)/(1.5–2.5)	4, 5, 7, 10, 14	1	1.5/ 2.5	с броней и без брони	внутр.+наружн.
ПСТк (19–37)/(1.5–2.5)	19, 27, 37	1	1.5/ 2.5	с броней и без брони	внутр.+наружн.
ПСТк (4–10)/(4–10)	4, 5, 7, 10	1	4/ 6/ 10	с броней и без брони	внутр.+наружн.
