2ПКТп-1-70/120(Б) Концевая муфта 1 кВ
Предназначены для оконцевания 2-х жильных кабелей:
- с пластмассовой изоляцией
- с броней и без брони
- на напряжение до 1 кВ
Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
Для кабелей с броней используется непаяная система заземления. Комплект муфты для кабелей с ленточной броней включает плоский провод заземления и 1 пружину постоянного давления для монтажа провода заземления к бронелентам кабеля
Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
Высокое качество комплектующих и используемых композиционных материалов
Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-4 (КВТ)
Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-006-97284872-2006
-

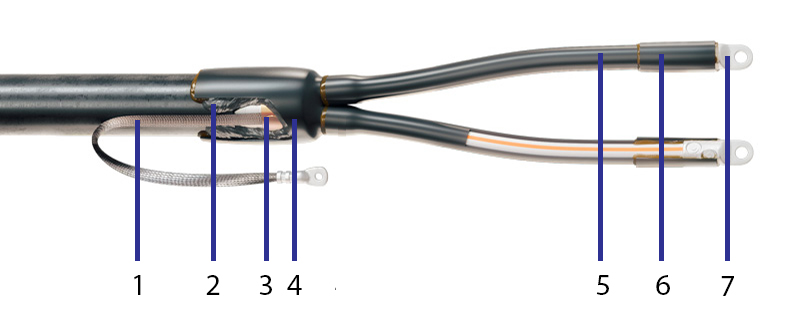

- - Провод заземления
- - Герметик узла заземления
- - Пружина постоянного давления
- - Перчатка
- - Жильная изолирующая трубка
- - Концевая монжета
- - Болтовой наконечник
Производитель: КВТ (Россия)
-
наименование муфты (без болтовых наконечников) наименование муфты (с болтовыми наконечниками) число жил в кабеле рабочее напряжение (кВ) тип установки
тип кабеля сечение жил кабеля (мм²) 2ПКТп-1-16/25 2ПКТп-1-16/25(Б) 2 1 внутр. + наружн. без брони 16/ 25 2ПКТп-1-25/50 2ПКТп-1-25/50(Б) 2 1 внутр. + наружн. без брони 25/ 35/ 50
2ПКТп-1-70/120 2ПКТп-1-70/120(Б)
2 1 внутр. + наружн. без брони 70/ 95/ 120 2ПКТп(б)-1-16/25 2ПКТп(б)-1-16/25(Б) 2 1 внутр. + наружн. с броней 16/ 25 2ПКТп(б)-1-25/50 2ПКТп(б)-1-25/50(Б) 2 1 внутр. + наружн. с броней 25/35/ 50 2ПКТп(б)-1-70/120 2ПКТп(б)-1-70/120(Б) 2 1 внутр. + наружн. с броней 70/ 95/ 120
